Maak de openbare ruimte inzichtelijk en meetbaar
Van bestaande situatie naar actuele 3D-data voor ontwerp, inrichting en beheer
Straten, pleinen, parken, speelplaatsen en andere openbare ruimtes veranderen voortdurend.
Maar goede beslissingen over inrichting, onderhoud en vervanging beginnen met één vraag:
Wat bevindt zich er op dit moment werkelijk?
Met 3D-scanning, GNSS, drones en reality capture legt u de bestaande openbare ruimte digitaal vast en creëert u actuele informatie voor ontwerp, uitvoering, inventarisatie, inspectie en beheer.
INVENTARISEREN → INMETEN → ONTWERPEN → CONTROLEREN → BEHEREN
Goed beheer begint met actuele informatie
De openbare ruimte bevat veel meer informatie dan alleen wegen en groen.
Denk aan:
bomen • lichtmasten • verkeersborden • speeltoestellen • banken • afvalbakken • putten • kolken • trottoirs • wegen • parkeerplaatsen • groenstroken • objecten • hoogteverschillen
Al deze elementen veranderen in de loop van de tijd.
Bestaande tekeningen zijn niet altijd actueel
Objecten worden geplaatst, verplaatst of verwijderd zonder dat iedere wijziging direct in de beschikbare tekeningen of beheersystemen terechtkomt.
Handmatig inventariseren kost veel tijd
Object voor object registreren en afzonderlijk inmeten is arbeidsintensief.
Ontwerpers hebben de bestaande situatie nodig
Een nieuwe inrichting begint bij wat er al aanwezig is.
Beheerders willen weten waar objecten staan
Voor onderhoud, vervanging en inspectie is actuele locatie- en objectinformatie belangrijk.
Niet alles is vanaf kantoor zichtbaar
Een kaart of GIS-database vertelt waar een object staat, maar laat niet altijd zien hoe de werkelijke omgeving eruitziet.
Verschillende afdelingen gebruiken dezelfde omgeving
Beheer, verkeer, groen, civiel, ontwerp en projectleiding kijken allemaal naar dezelfde openbare ruimte, maar gebruiken de informatie op verschillende manieren.
Eén actuele digitale werkelijkheid kan meerdere disciplines ondersteunen.
01 | De bestaande situatie in 3D vastleggen
Leg niet alleen losse punten vast, maar de complete omgeving

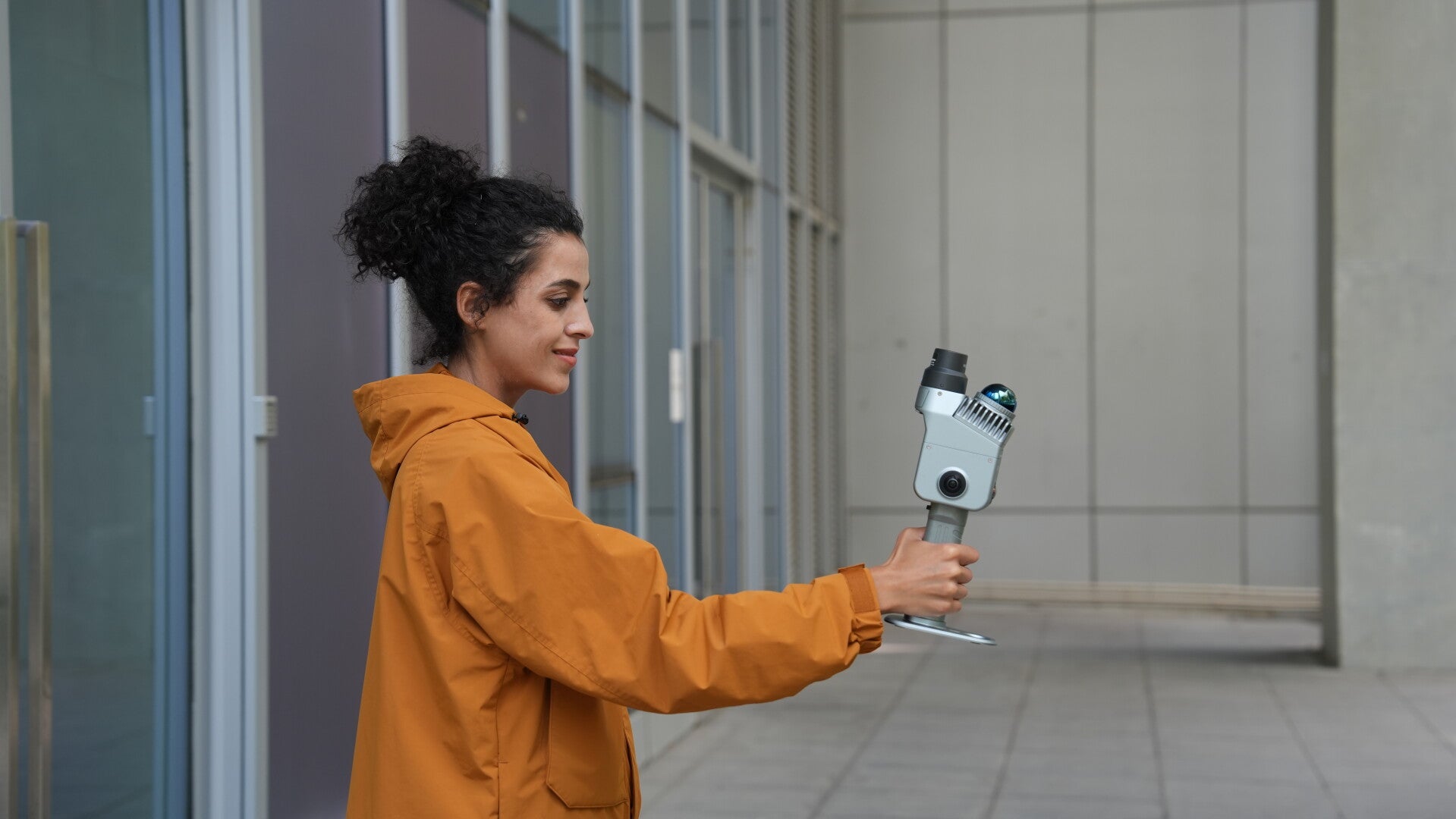

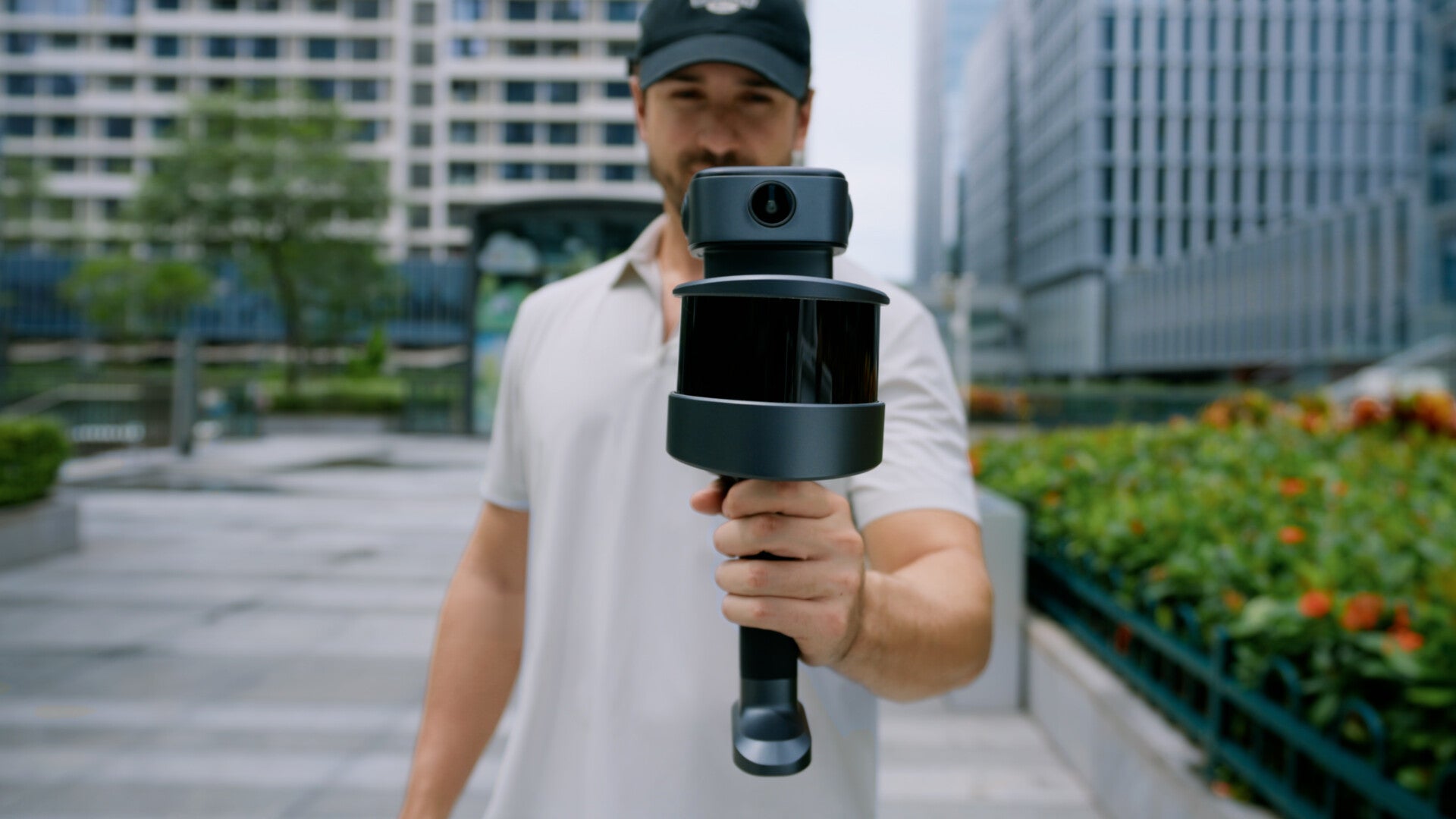

Met mobiele 3D LiDAR-scanning kan een straat, plein, park of andere openbare ruimte tijdens een rondgang digitaal worden geregistreerd.
Denk aan:
-
wegen;
-
trottoirs;
-
pleinen;
-
parkeerterreinen;
-
groenstroken;
-
bomen;
-
straatmeubilair;
-
speelplaatsen;
-
gebouwen;
-
objecten.
Hieruit ontstaat een meetbare 3D-pointcloud van de bestaande situatie.
Geschikte technologie: XGRIDS 3D LiDAR
02 | Objecten en assets inventariseren
Weet wat er staat én waar het staat
De openbare ruimte bevat duizenden objecten die gedurende hun levensduur moeten worden beheerd.
Denk aan:
-
lichtmasten;
-
verkeersborden;
-
bomen;
-
banken;
-
afvalbakken;
-
speeltoestellen;
-
putten;
-
kolken;
-
paaltjes;
-
fietsenrekken;
-
laadpalen;
-
verkeersobjecten;
-
groenvoorzieningen.

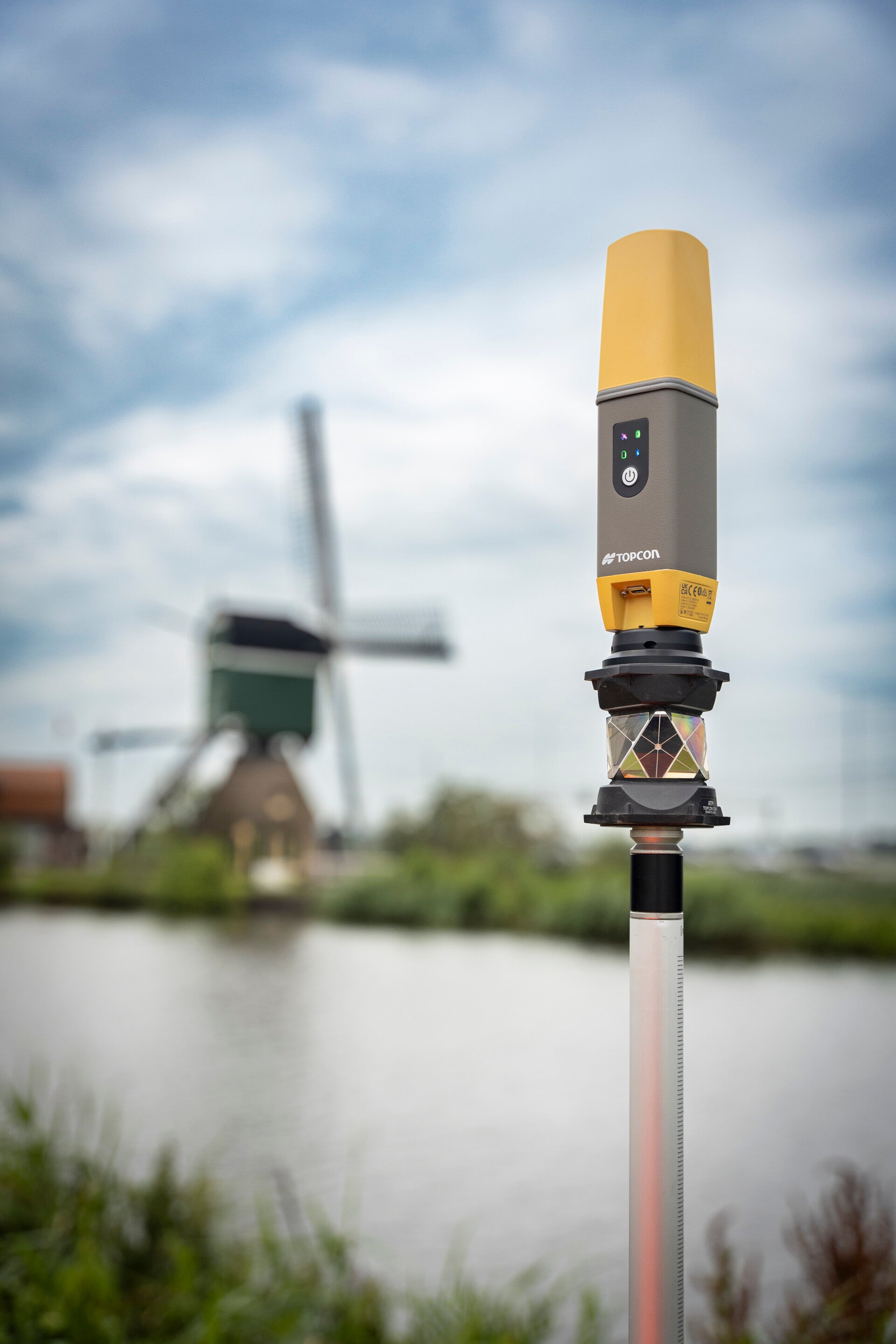

Met GNSS kunnen individuele objecten nauwkeurig worden ingemeten en geregistreerd.
Met 3D-scanning kan tegelijkertijd de ruimtelijke omgeving rondom deze objecten worden vastgelegd.
GNSS = positie
3D LIDAR = omgeving en geometrie
Door beide technieken te combineren ontstaat meer context bij objectinformatie.
Geschikte technologie: Topcon GNSS + XGRIDS LiDAR
03 | Ontwerpen vanuit de bestaande werkelijkheid
Eerst zien wat er staat. Dan bepalen wat er verandert.
Bij herinrichting van een straat, plein, park of wijk is de bestaande situatie het uitgangspunt.
Een actuele pointcloud kan worden gebruikt als onderlegger voor:
-
herinrichting;
-
civieltechnisch ontwerp;
-
groenontwerp;
-
speelplaatsen;
-
verkeersmaatregelen;
-
toegankelijkheid;
-
klimaatadaptatie;
-
nieuwe voorzieningen;
-
reconstructies;
-
gebiedsontwikkeling.
BESTAANDE SITUATIE
↓
3D-SCAN
↓
POINTCLOUD
↓
CAD / GIS / ONTWERP
↓
NIEUWE INRICHTING
Hierdoor kan een ontwerpteam werken vanuit actuele ruimtelijke informatie in plaats van uitsluitend vanuit bestaande kaarten of tekeningen.
04 | Nieuwe inrichting uitzetten
Van digitaal ontwerp terug naar de werkelijkheid
Wanneer een ontwerp gereed is, moet het buiten op de juiste locatie worden gerealiseerd.
GNSS en Total Stations kunnen worden gebruikt om ontwerpgegevens nauwkeurig uit te zetten.
Bijvoorbeeld:
-
speeltoestellen;
-
lichtmasten;
-
bomen;
-
plantvakken;
-
straatmeubilair;
-
wegen;
-
trottoirs;
-
borders;
-
kolken;
-
voorzieningen.
Hiermee ontstaat een complete workflow:
WERKELIJKHEID →
METEN →
ONTWERPEN →
UITZETTEN →
REALISEREN
Geschikte technologie: Topcon GNSS en Total Stations
05 | Grote gebieden vanuit de lucht vastleggen
Overzicht waar meten vanaf de grond minder efficiënt is
Voor grotere gebieden kan een drone een waardevolle aanvulling zijn.
Drones kunnen worden ingezet voor:
-
terreinregistratie;
-
orthofoto's;
-
2D- en 3D-mapping;
-
groeninventarisatie;
-
inspecties;
-
hoogtekaarten;
-
volumebepalingen;
-
projectvoortgang;
-
voor- en nasituaties;
-
moeilijk bereikbare objecten.
Door dronebeelden te combineren met informatie vanaf de grond ontstaat een completer beeld van een projectgebied.
Geschikte technologie: DJI Enterprise
Voor gemeenten én marktpartijen
Dezelfde technologie kan binnen verschillende organisaties voor andere doeleinden worden gebruikt.
Gemeenten
beheer • openbare ruimte • groen • verkeer • civiel • GIS • assetmanagement
Ingenieursbureaus
inventarisatie • ontwerp • engineering • revisie • Digital Twins
Aannemers
bestaande situatie • maatvoering • uitvoering • controle • oplevering
Groenbedrijven
inventarisatie • terreinopname • aanleg • onderhoud
Speelruimte en inrichting
bestaande situatie • ontwerp • positionering • inspectie
Beheerders
objectregistratie • inspectie • monitoring • documentatie
Eerst zien wat er werkelijk staat
Een openbare-ruimteproject begint niet met de keuze voor een scanner, drone of GNSS-ontvanger.
Het begint met de informatiebehoefte.
Wat wilt u weten?
Moeten objecten worden geïnventariseerd?
Heeft u een actuele ondergrond nodig voor een nieuw ontwerp?
Wilt u een park, straat of plein volledig in 3D vastleggen?
Moeten objecten worden uitgezet?
Wilt u verschillende momenten met elkaar vergelijken?
Moet de data naar CAD of GIS?
Of wilt u de omgeving vooral visueel toegankelijk maken?
Op basis daarvan bepalen we welke meetmethode of combinatie van technieken het beste bij het project past.
Neem uw eigen straat, plein, park of projectgebied als uitgangspunt.
Wij demonstreren onze oplossingen graag op uw eigen locatie.
