Corner Cube Prisma
Hoekgetrouwe prisma's voor landmeetkundige
metingen en bouwmaatvoering
Zekerheid in metingen
Twijfelen aan de nauwkeurigheid van een Total Station is wel het laatste wat je wilt. Toch gebeurt het vaak wanneer de residuen van een standplaatsberekening te hoog uitvallen. In de praktijk ligt de oorzaak meestal bij randapparatuur zoals een instabiel statief, versleten stelschroeven, externe invloeden of vaste punten op zettingsgevoelige objecten.
Vroeger werden prisma’s vanwege de hoge kosten minder vaak ingezet, maar dankzij de betaalbare CornerCube prisma’s en het innovatieve concept NU verkrijgbaar bij Geocentrum, is een nauwkeurigere meting binnen handbereik.
Hoekgetrouw en betrouwbaarder dan meetstickers
met magneet en potmagneet voor verzekerde plaatsing!
Easy Switch Carrier , ALL INCLUSIVE
Easy Switch Carrier , ALL INCLUSIVE
Productgegevens
Wissel snel en eenvoudig tussen een bolprisma en mini 360 prisma.
Als de CornerCube bolprisma van de sterke magnetische basis afgenomen wordt, kan eenvoudig het mini 360 prisma hangend gemonteerd worden.
Deze configuratie van de Easy Switch Carrier wordt geleverd met:
- geintegreerd doosniveau
- een gemonteerde krachtige magnetische basis unit
- 38.1 Spherical Mounted CornerCube bol (pc /16.9)
- mini 360 prisma (pc -4.4/30.0) incl. een adaptor (mini 360 hangend), dit is een nauwkeurige copy van de Leica GRZ101.
Elk prisma wordt afzonderlijk gecontroleerd op nauwkeurigheid met een marge van 1 mm.

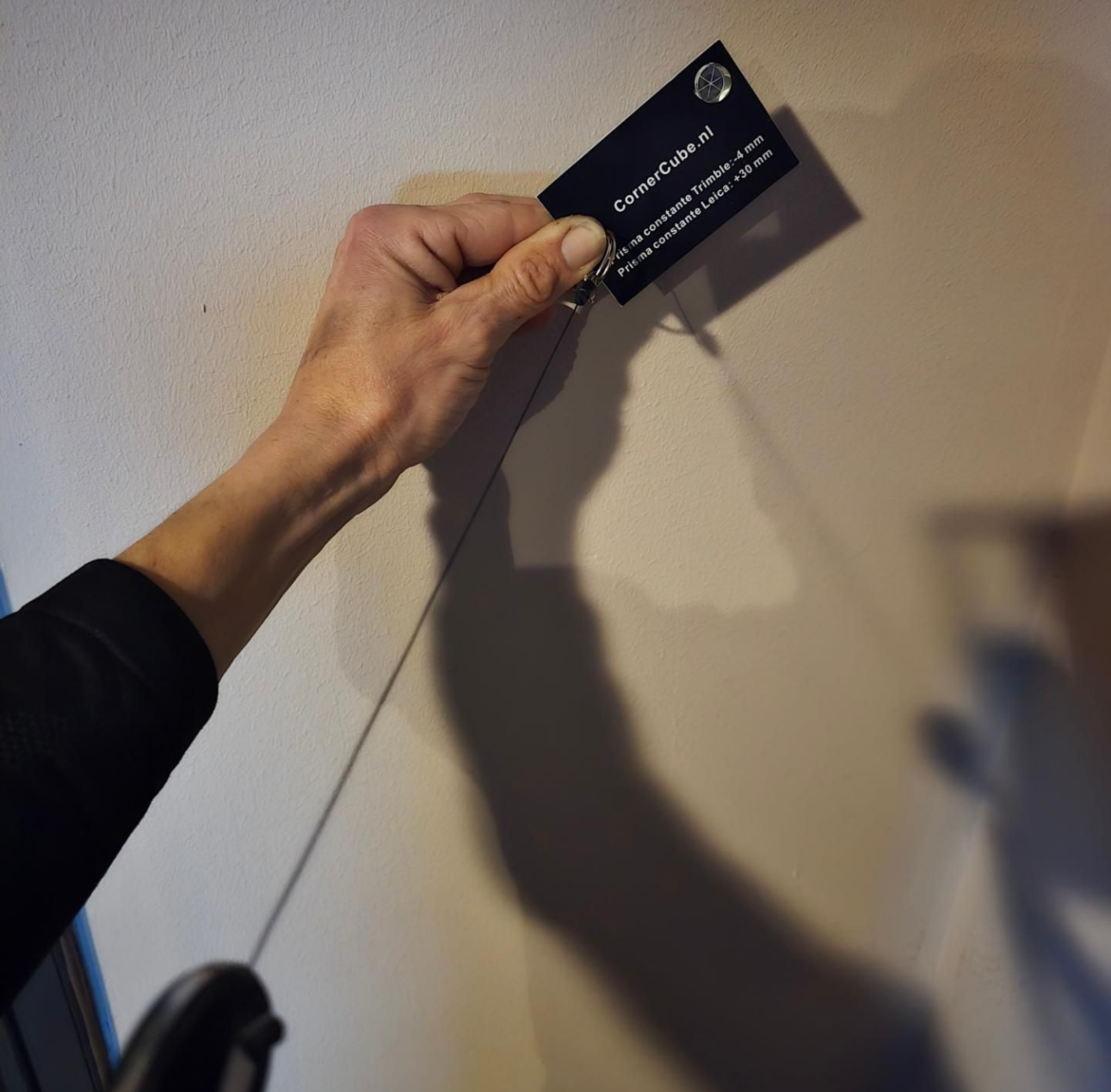

Mini Corner Cube Tool
Met deze tool voorkom je dat DR-metingen hun doel voorbij schieten. Bij voorkeur sta je niet bij het Total Station en meet je hoeken in de Direct-Reflex modus, maar sta je bij je in te meten topo punt. Met de Mini CornerCube Tool kun je hoeken in autolock meten en omdat de gecorrigeerde afstandmeting middels de prismaconstante ontzettend dicht bij het richtpunt ligt, is er nauwelijks sprake van hoekverdraaiing zoals bij de meeste prisma's het geval is.

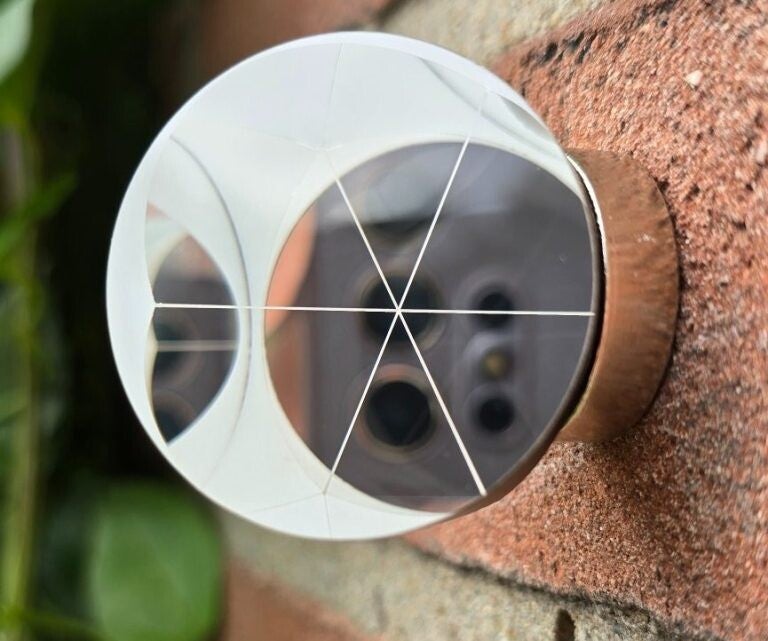

Hoekgetrouw en betrouwbaar
CornerCube prisma's zijn de ideale oplossing voor een nauwkeurige grondslag en daarmee het maximale uit uw Total Station te halen. CornerCube prisma's verbeteren de kwaliteit van uw inmetingen en uitzetwerkzaamheden.
Corner Cube prisma's geven veel stabielere residuen bij een achterwaartse insnijding dan prisma stickers. Met name gebruikers van Total Stations met een"Time-of flight" afstandsmeter zullen nauwkeuriger afstandmetingen en dus betere residuen in de resectie berekening ervaren. CornerCube prisma's kunnen worden gemeten in Autolock modus. Dit maakt een standplaats berekening middels een achterwaartse insnijding mogelijk zonder het Total Station handmatig te bedienen.
De prismaconstante t.b.v. de hoekgetrouwheid is:
25,4 CornerCube = -16.9 Topcon/Trimble etc. (Leica +17.5)
12.7 Mini CornerCube = -7.5 Topcon/Trimble etc. (Leica +26.9)
